Wał korbowy to jeden z kluczowych elementów silnika spalinowego, odpowiedzialny za przekształcanie ruchu posuwisto-zwrotnego tłoków w ruch obrotowy. Jego niezawodność i trwałość mają bezpośredni wpływ na osiągi oraz żywotność jednostki napędowej. Dlatego wybór odpowiednich materiałów, technologii produkcji oraz procedur kontroli jakości jest niezwykle istotny.
Materiały stosowane w produkcji wałów korbowych
1. Stal węglowa
Jest to najczęściej stosowany materiał w produkcji wałów korbowych. Charakteryzuje się dobrą wytrzymałością oraz twardością, co sprawia, że jest idealna do przenoszenia dużych obciążeń. Stal węglowa jest stosunkowo tania i łatwo dostępna, co również przemawia na jej korzyść.
2. Stal stopowa
Stal stopowa to kolejny popularny materiał stosowany do produkcji wałów korbowych. Jest to mieszanina stali węglowej z innymi pierwiastkami, takimi jak chrom, nikiel czy molibden. Dzięki temu uzyskuje się jeszcze większą wytrzymałość i odporność na zużycie. Stal stopowa jest jednak droższa od stali węglowej, dlatego stosuje się ją głównie w silnikach o większej mocy.
3. Żeliwo sferoidalne
Wały korbowe z żeliwa sferoidalnego oferują lepsze właściwości mechaniczne niż tradycyjne żeliwo. Dodatek magnezu powoduje tworzenie się grafitowych grudek, co poprawia wytrzymałość i ciągliwość materiału. Stosowane są w silnikach, w których wymagana jest większa wytrzymałość niż w przypadku standardowego żeliwa.
4. Stal kuta
Wały korbowe kute są znane ze swojej wyjątkowej wytrzymałości i trwałości. Proces kucia polega na podgrzaniu dużego kęsa do wysokiej temperatury i ukształtowaniu go za pomocą matryc wysokociśnieniowych. Dzięki temu struktura materiału jest bardziej jednorodna, co zwiększa jego wytrzymałość. Stosowane są głównie w silnikach o dużej mocy oraz w zastosowaniach wyścigowych.

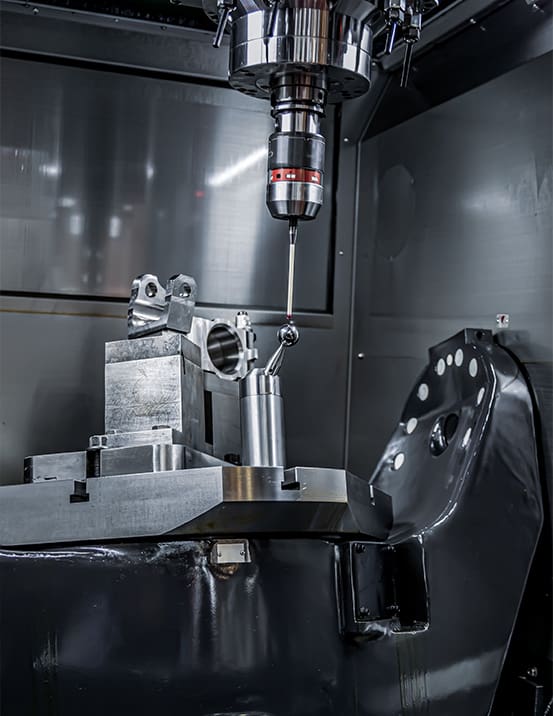

Technologie produkcji wałów korbowych
1. Kucie
Proces kucia polega na podgrzaniu materiału do wysokiej temperatury i ukształtowaniu go za pomocą matryc. Dzięki temu struktura materiału jest bardziej jednorodna, co zwiększa jego wytrzymałość. Wały korbowe kute są stosowane głównie w silnikach o dużej mocy oraz w zastosowaniach wyścigowych.
2. Odlewanie
Wały korbowe odlewane są wykonywane głównie z żeliwa sferoidalnego. Proces odlewania pozwala na uzyskanie skomplikowanych kształtów, co upraszcza późniejszą obróbkę skrawaniem. Wały odlewane charakteryzują się dobrą wytrzymałością i są stosowane w silnikach o średniej mocy.
3. Obróbka cieplna
Wały korbowe poddawane są różnym procesom obróbki cieplnej, takim jak hartowanie czy nawęglanie, w celu poprawy ich twardości i odporności na zużycie. Procesy te są dostosowywane do rodzaju materiału oraz wymagań silnika.
Kontrola jakości wałów korbowych
Kontrola jakości wałów korbowych jest kluczowa dla zapewnienia ich niezawodności i trwałości. Procesy kontrolne obejmują m.in.:
- Badania nieniszczące: takie jak ultradźwiękowe czy magnetyczne, pozwalające na wykrycie ewentualnych wad materiałowych bez uszkadzania elementu.
- Pomiar wymiarów: dokładne sprawdzenie wymiarów wału korbowego w celu zapewnienia jego zgodności z wymaganiami technicznymi.
- Testy wyważenia: sprawdzenie równomierności masy wału, co ma wpływ na jego pracę i żywotność silnika.
- Analiza struktury materiału: badanie mikrostruktury materiału w celu oceny jego jakości i właściwości mechanicznych.
